Der Trend geht zur verstärkten Einsparung des Flächenverbrauchs für Neubaumaßnahmen. Daraus resultiert die Verdichtung in Wohngebieten. Flächen werden zur Bebauung freigegeben und niedrigere Abstandsgrenzen in überarbeiteten Bebauungsplänen fixiert. Dies hat zur Folge, dass Menschen immer enger zusammenleben und arbeiten. Der Schallschutz wird immer wichtiger – denn Lärm macht krank. Er führt zu negativem Stress und psychischer Belastung. Es gilt daher, bereits bei der Gebäudeplanung die individuelle Wohnsituation zu bewerten und den passenden Schallschutz einzuplanen, denn spätere Optimierungen sind nur eingeschränkt möglich und mit hohem Aufwand verbunden.
Schallschutz mit Ziegel.
Schalldämmung durch massive Schalen und Hightech-Füllung.
Schalleinwirkungen im Gebäude.
Massiv bauen - vor Lärm schützen.
Der bauliche Schallschutz lässt sich in den inneren und äußeren Schallschutz unterteilen. Innerhalb des Gebäudes spricht man über die Übertragung von Luftschall (z.B. Musik), den Trittschall und die Geräusche gebäudetechnischer Anlagen (z.B. Heizung oder Wasserleitungen). Beim äußeren Schallschutz sprechen wir über Lärmeinwirkung durch Straßen- und Flugverkehr oder Schalleinwirkung durch Industrie und Gewerbe. Schall in Gebäuden wird in der Regel durch Schwingungen von Bauteilen übertragen, wobei massive Bauteile schwerer zu Schwingungen angeregt werden können und die Massivbauweise schalltechnisch günstiger ist als leichtere Bauweisen.
Schallschutznorm DIN 4109.
Schallschutzanforderungen gestern und heute.
Der Schallschutz wurde erstmals festgeschrieben in der DIN 4109 von 1989 und hat sich seither stark weiterentwickelt. Die Schallschutznorm DIN 4109-2:2018 für die Berechnung des Luftschallschutzes das europäisch harmonisierte Verfahren nach DIN EN 12354-1, berücksichtigt systematisch alle an der Schallübertragung beteiligten Wege. Auch wichtig: Bei älteren Gebäuden gilt immer der bei der Errichtung des Gebäudes gültige Schallschutz.
Schallschutz im Wohnungsbau.
Auf gute Nachbarschaft.
Im Geschoßwohnungsbau geht es auch ohne Beton und Gipskarton. Mit nachhaltiger und gesunder Massivbauweise. Unsere Referenzbeispiele zeigen nachfolgend, was Hightech heute leisten kann. Unser erstes Referenzobjekt hatte zum Ziel: eine diffusionsoffene Bauweise, sowie exzellente Wärme- und Schallschutzwerte. In Absprache mit dem Bauträger kam eine Kombination des ZMK TX8 und des ZMK-Schalungsziegels für die Wohntrennwände zum Einsatz. Für den Schallschutz erfolgten zwei unterschiedliche horizontale Messungen (Wohnungstrennwand 24 cm), jeweils von Wohnung zu Wohnung. Dabei erreichte die Kombination aus ZMK TX8 und ZMK-Schalungsziegel zweimal einen Traumwert von R’W = 58 dB. Die DIN 4109 nach Beiblatt 2 (erhöhter Schallschutz) wurde damit voll erfüllt. Dies gilt auch für die Messung von einer Wohnung im Obergeschoss über die Decke zur darunterliegenden Wohnung im Erdgeschoss (R’W = 58 dB).
Wohngebäude mit 18 WE: Mauerwerk: Außenwände ZMK TX8; Wohnungstrennwände ZMK-Schalungsziegel, Messung: Güteprüfung der Luftschalldämmung durch renommiertes Unternehmen, Norm: Beiblatt 2 DIN 4109 (erhöhter Schallschutz) voll erfüllt!
Entscheidende Mehrwerte für Bauträger: Die Kombination aus mit Beton verfülltem Schalungsziegel und dem mit AdPor® verfüllten ZMK TX8 ermöglicht eine nachhaltige Bauweise mit zählbaren Vorteilen.
- Hoch effiziente Herstellung
- Mehr Wohnfläche
- Hoch schallschluckende Bauweise (statt Schall reflektierend)
- Überragende Statik
- Diffusionsoffen – kann Raumfeuchte aufnehmen
- Problemloses Aufhängen von Bildern
Fazit:
» Alle Wände aus Ziegel führen mit hervorragendem Wärme- und Schallschutz zu einem echten Mehrwert einer Immobilie.
» Investoren und Bauträger profitieren in der Regel von höheren Verkaufspreisen und weniger Reklamationen.
Messung der Luftschalldämmung zwischen Räumen in Gebäuden.
Bau-Schalldämm-Maß nach DIN EN ISO 16283-1. (Zum Vergrößern klicken.)
Ziegelwände schützen vor Lärm.
Für ruhige Zeiten sorgt der ZMK TX8.

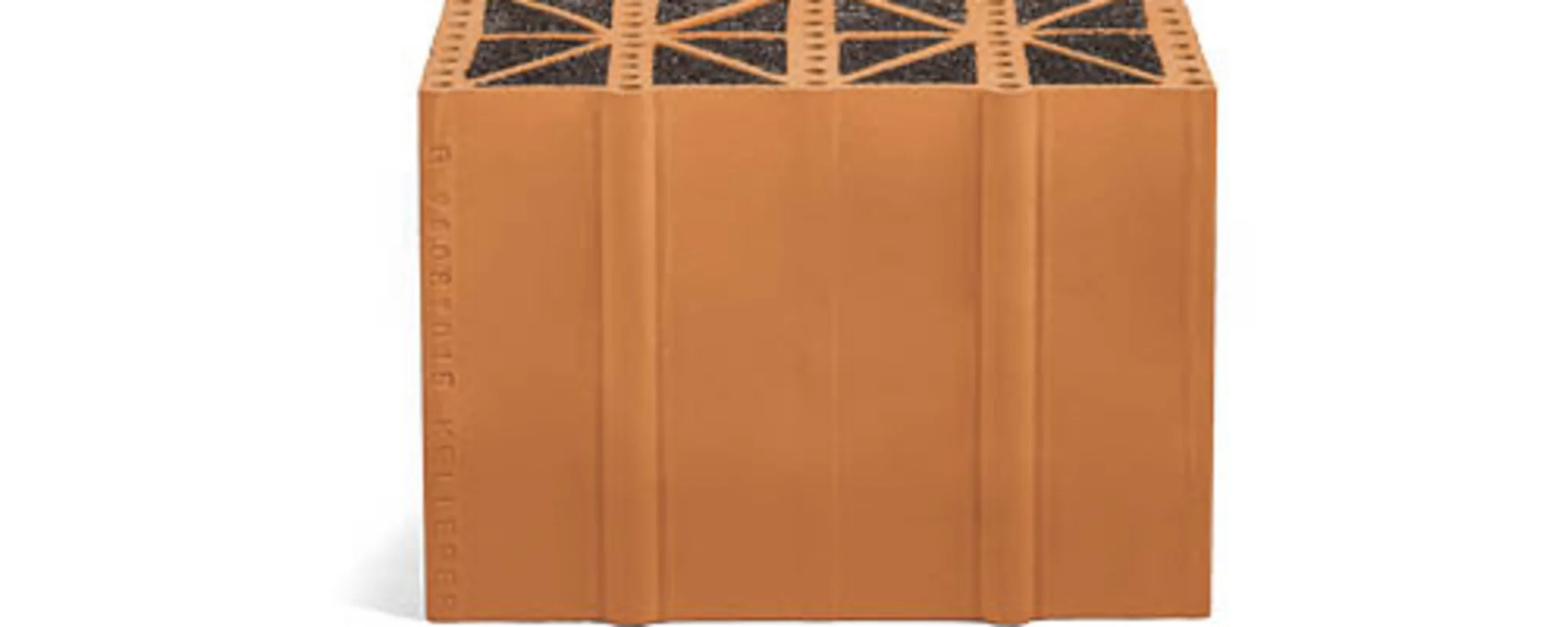

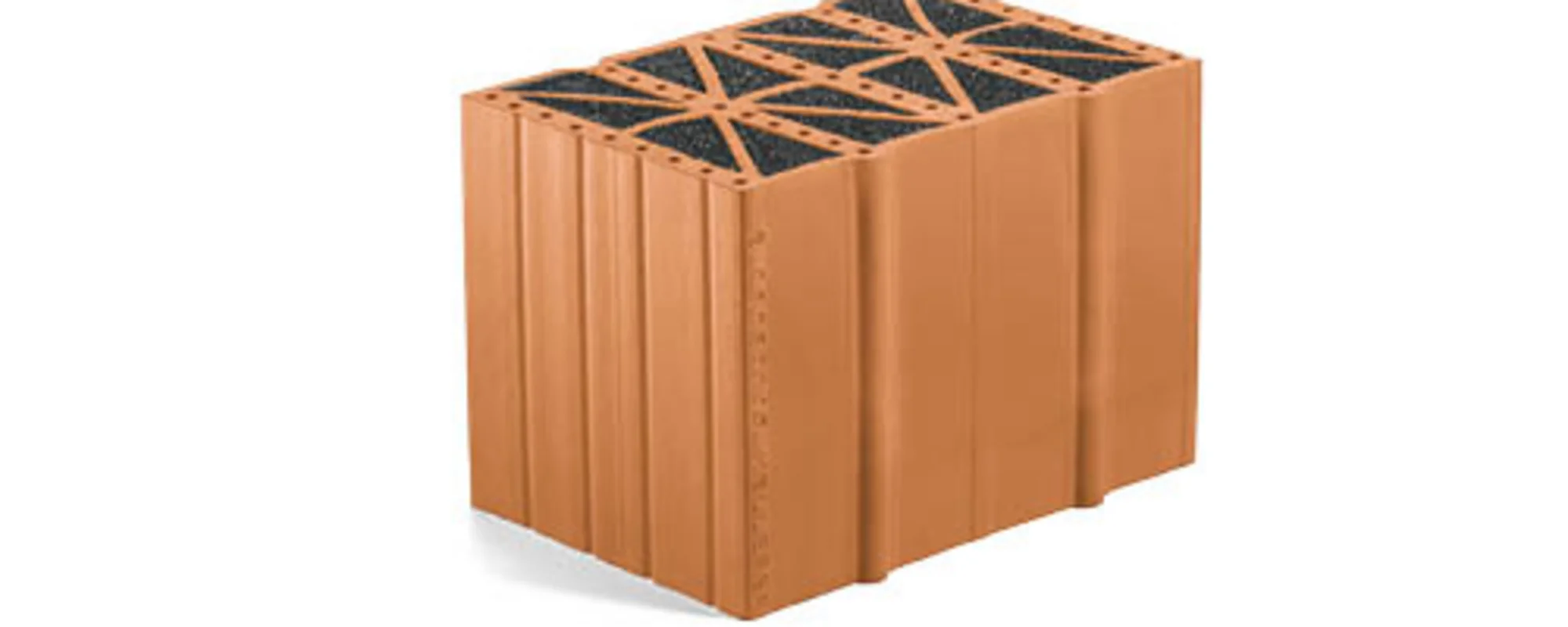

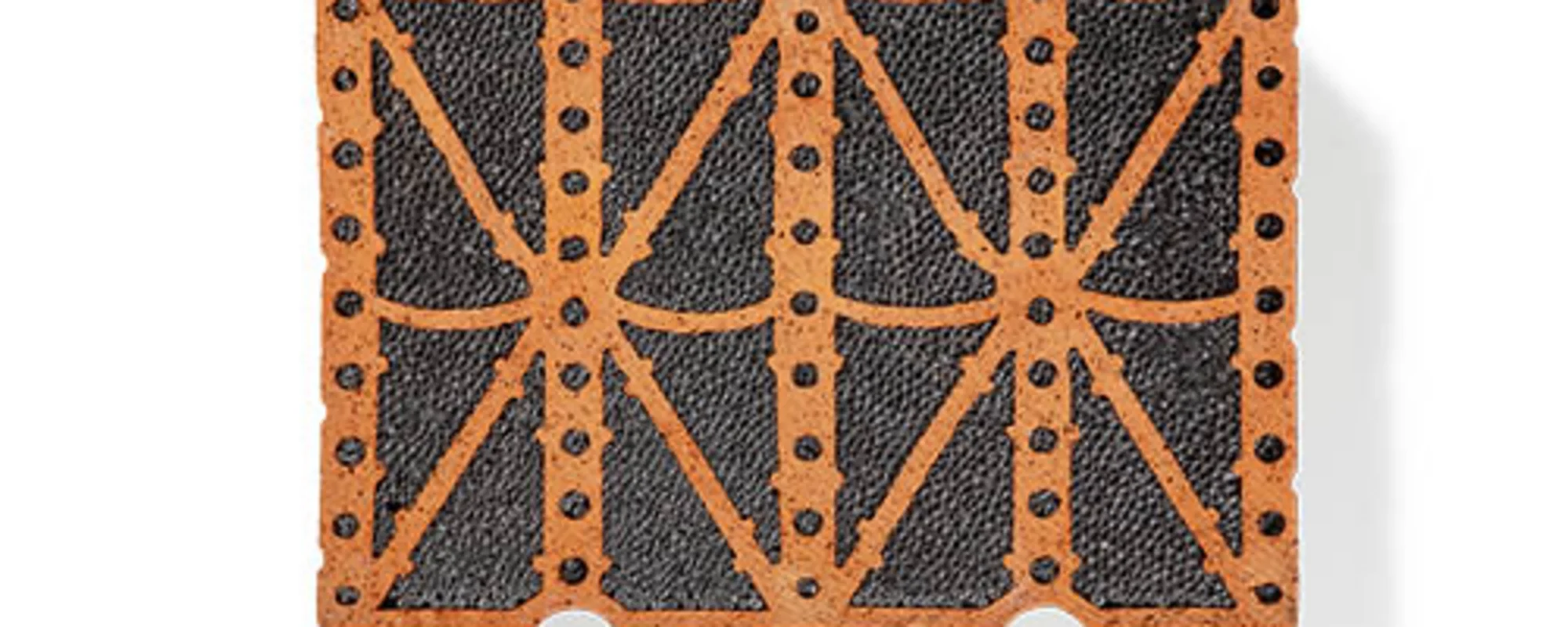

Der ZMK TX8 besteht aus massiven Schalen. Durch seine patentierte Lochgeometrie werden die auftretenden Schallwellen zusätzlich gebrochen. Die Füllung der Hohlräume mit dem Füllstoff AdPor®, sorgt für eine weitere Steigerung der Schalldämmung. Er ist ein beliebter Ziegel im Mehrgeschossbau oder Bau von Wohnanlagen.
Der ZMK-TX8 ist unser Schallschlucker. Er erreicht bei einer Wandstärke von 36,5 cm ein Schalldämmmaß von 52,8 Rw, Bau, ref [dB].
Schalldruck und Dezibel.
Messwerte der Lautstärke.
Das Maß für die Lautstärke ist der Schalldruckpegel. Die Maßeinheit heißt Dezibel. Der Lärm von Straßenverkehr soll tagsüber 53 dB nicht übersteigen. Zwar wird Lautstärke individuell empfunden, doch meist liegt die Grenze bei 50 dB, was als störend empfunden wird. Bei 100 dB liegt die Schmerzgrenze.
Einen kompakter Überblick zum baulichen Schallschutz nach DIN 4109 finden Sie in der aktuellen Broschüre "Baulicher Schallschutz". Informationen zum bauakustischem Diagnoseverfahren und zur Nachweisführung für Massivgebäude mit monolithioschen hochwärmedämmenden Außenwandziegel. Laden Sie hier die aktuelle Broschüre des Bundesverbandes der Deutschen Ziegelindustrie e. V.
Mehr Schallschutz.
Schallgeschützt wohnen mit Ziegeln von ZMK.
Fachbroschüre Baulicher Schallschutz
Informationen rund um das Thema Schallschutz.
Anforderungen an den Schallschutz
Anforderungen und Empfehlungen für den Schallschutz im Wohnungsbau. (Schallschutz nach DIN 4109)
Zweischalige Haustrennwand.
Bwertete Schalldämm-Maße von zweischaligen Haustrennwänden.
